Po letitých zkušenostech s různými systémy podlahového topení jsme již delší dobu "zakotveni" u systému podlahového topení TOPTHERM. Nabízí velmi variabilní možnosti a v různých komplikovaných situacích máme vždy z čeho vybírat.
Přesně to platí i při výběru systémových desek pro podlahové topení, ti zkušenější jistě vědí, že druhů systémových desek je více a mohou také najít uplatnění v různých situacích. Ceny systémových desek jsou uvedeny bez DPH.
Systémové desky se mohou lišit i v tom, pro jaký vnější průměr trubky jsou určeny. Pokud použijete menší trubku, trubky nebudou v rovných úsecích držet a pokud použijete trubku s větším průměrem, desky se můžou na krajích hodně zvedat.
Obě závady jsou ale lehčího charakteru a většinou je možné provést nápravu dodatečnou fixací trubky anebo systémové desky.
Pojďme si je tedy představit, systémové desky TOPTHERM:
Nejpoužívanější systémové deska pro podlahové topení:
Systémová deska pro podlahové topení TOP 304 - černá folie
Jedná se o systémovou desku s celkovou výškou 58 mm, z toho je tloušťka tepelné izolace 30 mm (EPS 200). Modul rozteče pro montáž trubky je po 75 mm. Systémová deska je opatřena zámky, které usnadňují montáž.
Jde o základní typ systémové desky pro teplovodní podlahové topení, je vhodná pro montáž na vyrovnaný podklad, na kterém se nevyskytují přechody (např. od vyrovnávací vrstvy EPS).
Tato systémová deska je vhodná do všech podlah s dostatečnou výškou, systémová deska je bez kročejového útlumu.
Vlastnosti systémové desky TOP 304
Cena systémové desky - 235 Kč /m2
modul rozteče - 75 mm
Vnější průměr trubky - ø 16 - 20 mm
Tloušťka celkem - 58 mm (z toho 30 mm EPS)
Video Montáž systémové desky TOP 304 a ukázka připraveného topení na aplikaci anhydritu.
Systémová deska pro podlahové topení TOP 302 - modrá folie
Systémová deska TOP 302 má až na jeden, stejné parametry jako systémová deska TOP 304, ale místo běžného polystyrenu EPS je použit elastifikovaný polystyren EPS - polystyren pro útlum kročejového hluku, který se používá v patrech nad obytnými místnostmi.
Vlastnosti systémové desky TOP 302
Cena systémové desky - 214 Kč /m2
modul rozteče - 75 mm
Vnější průměr trubky - ø 16 - 20 mm
Tloušťka celkem - 58 mm (z toho 30 mm elastifikovaný EPS)
Útlum kročejového hluku - 26 dB
Montáž systémové desky - článek
Další varianty systémových desek pro podlahové topení:
Výše jsou zmíněné systémové desky, které nejčastěji používáme pro montáže podlahového topení, jsou ale další varianty:
Systémová deska s výstupky (nopy) - polystyren bez folie

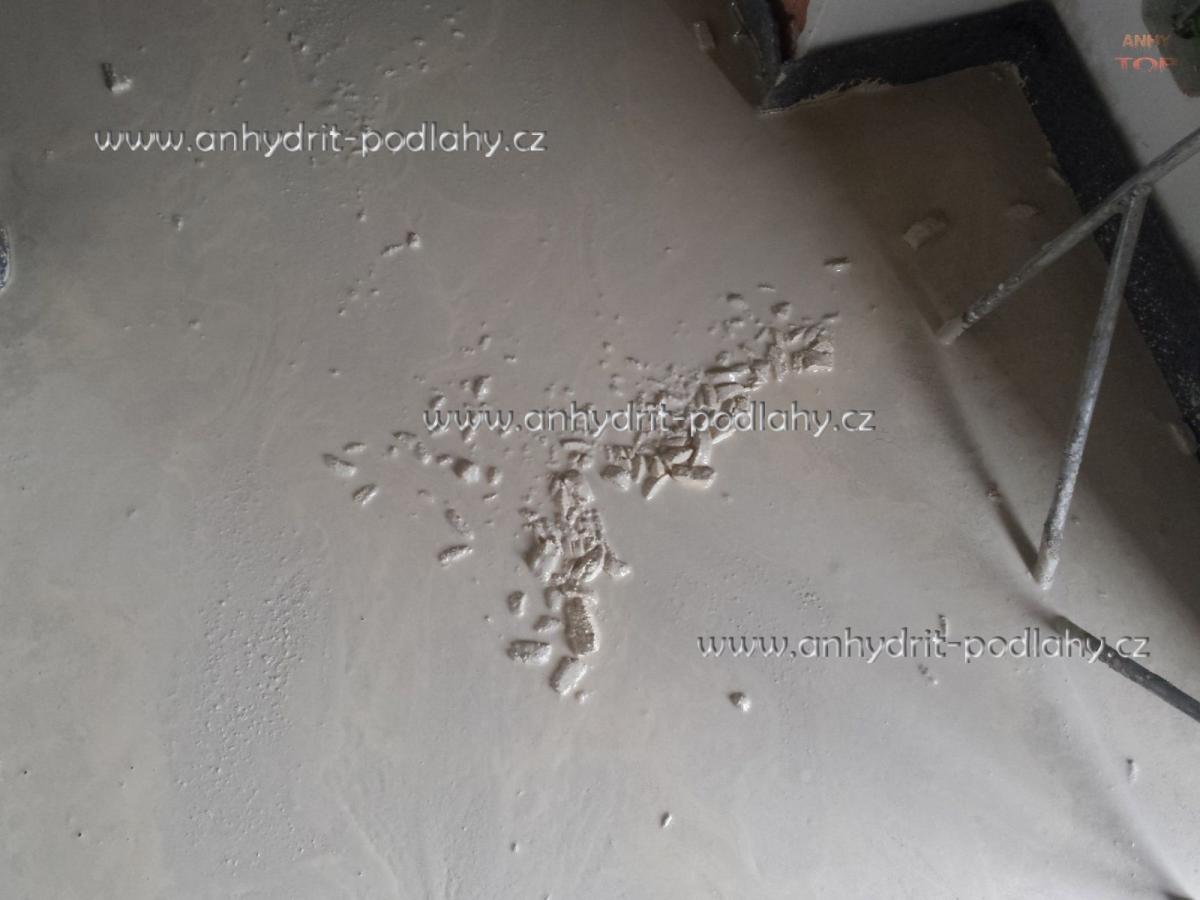

Tento druh systémových desek vidíme neradi, ale používání těchto desek je celkem rozšířené - důvodem je jejich nižší cena a to cca 100 až 150 kč/m2. Na oplátku zákazník dostane podlahu, ve které se to hemží úlomky polystyrenu. To zda vadí či nevadí takový stav je otázka zvolené finální krytiny. Každopádně za nás mají tyto systémové desky velké mínus a při našich montážích tuto variantu nikdy nevolíme. Z toho důvodu zde nejsou uvedeny žádné podrobnosti o systémové desce TOP 301 - nedoporučujme ji používat pod lité betony, tedy ani pod anhydrit.
Nízké systémové desky pro podlahové topení
Jsou situace, kdy výška systémové desky 58 mm je hodně a je nutné zvolit nižší systém podlahového topení (např. způsob montáže tzb). Pro tyto situace jsou ideální systémové desky TOP 303+ (černá) a TOP 306 (modrá). Důvodem také může být potřeba nižší rozteče trubek- tyto systémové desky mají modul rozteče 50 mm. Tak jako nejpoužívanější systémové desky TOP 304 a TOP 302 ani tyto systémové desky nedoporučujeme instalovat na nerovný (skokový) podklad.
Systémová deska TOP 303+
Cena systémové desky - 250 Kč /m2
modul rozteče - 50 mm
Vnější průměr trubky - ø 14 - 17 mm
Tloušťka celkem - 33 mm (z toho 11 mm EPS 200)
Systémová deska TOP 306
Cena systémové desky - 199 Kč /m2
modul rozteče - 50 mm
Vnější průměr trubky - ø 14 - 16 mm
Tloušťka celkem - 36 mm (z toho 15 mm EPS elatifikovaný)
Při komunikaci s dodavatelskou firmou si předem jasně určete výšku systémové desky!! Stává se často chyba v tom, že jeden to myslí bez nopů, druhý celou desku s nopy (tj. ideální) a další zase jenom nopy- a odtud už je jenom krůček k "průseru" s celkovou výškou podlahy resp. výškou roznášení desky
Systémová deska s nopy bez izolace
Systémová deska s nopy bez přídavné izolace je nejnižší systém podlahového topení se systémem fixace trubek, často ji používáme u horšího podkladu, lokálních nerovností, kdy je možné systémovou desku jednoduše přizpůsobit stavu podkladu. Tato systémová deska je také vhodná v situacích, kdy je třeba co nejlépe využít prostor pro tepelnou izolací s větším tepelným odporem než běžně používaný EPS 200 v systémových deskách.
Systémová deska TOP 308+
Cena systémové desky - 190 Kč /m2
modul rozteče - 50 mm
Vnější průměr trubky - ø 14 - 17 mm
Tloušťka celkem - 23 mm (bez izolace)
Aktuální katalog - ceník podlahového topení TOPTHERM >> odkaz <<
Časté otázky k systémové desce podlahového topení
Je nutné mezi systémovou desku a polystyren instalovat separační vrstvu?
|
Musím použí systémovou desku anebo mohu trubky instalovat bez ni?
|
Je pravda, že podlahové topení topení lépe bez systémové desky - jen když jsou trubky chyceny k polystyrenu?
|
| Separační vrstvu (fólii) instalovat nemusíme. Systémová deska sama musí plnit funkci separační vrstvy aby nedošlo k vyplavání desky a tím i celého systému podlahového topení. |
Jednoduchá otázka se složitou odpovědí. Nutné to není, ale systémová deska (nopy) je instalační pomůcka - bez jejího použití se můžou vyskytnout vady. Vše je ale otázka kvality provedení montáže. |
Žádná věrohodná studie něco takového nedokazuje a ani se není čemu divit. Systémové desky mají rastr a trubky jsou ve „vzduchu“. Kontakt s nopy = kontakt s EPS, tudíž rozdíl nula nula p... |
